六系铝喷砂用白刚玉粒度砂 氧化铝砂 氧化铝颗粒 54# WA
WA54# 白刚玉（White Fused Alumina，电熔氧化铝），以高纯工业氧化铝为原料，电弧炉 2200℃以上高温熔融、冷却结晶，再经破碎、磁选、筛分、分级制成FEPA F54 标准尖角多面体粒度砂；专为6061/6063 等 6 系铝合金喷砂预处理、除氧化皮、去毛刺、喷涂 / 阳极前打毛，低铁无渗铁污染，杜绝铝材表面发黑、锈斑异色。
别名：白刚玉砂、电熔氧化铝砂、氧化铝颗粒、WA54# 金刚砂
粒度参数（FEPA F54 / 54# WA）
- 粒径区间：250～355 μm，D50≈300μm
- 颗粒形貌：棱角自锐型，切削力强、锚纹均匀
- 6 系铝喷砂预期粗糙度 Rz：25–38μm
工艺提示：6 系铝质地偏软，优先采用低压喷砂（40–60PSI），防止工件啃蚀、变形；适合厚氧化皮清理、厚涂层去除；薄壁精密件可换 60#/80# 细化纹理
白刚玉粒度砂 氧化铝砂 氧化铝颗粒54# WA 典型理化指标
|
项目 |
典型指标 |
| Al₂O₃ |
≥99.50% |
| Fe₂O₃ |
≤0.1% |
| SiO₂ |
≤0.15% |
| Na₂O |
≤0.30% |
| 莫氏硬度 |
9 |
| 真密度 |
≈3.96 g/cm³ |
| 熔点 |
2250℃ |
| 晶型 |
α- 氧化铝 |
白刚玉的核心优势（针对 6 系铝喷砂）
- 极低铁含量，无铁污染：区别棕刚玉，阳极氧化、喷涂后无黑点、异色，是铝、钛等有色金属首选喷砂磨料
- 自锐性好：冲击破碎持续产生新切削刃，喷砂效率稳定，密闭喷砂柜可多次回收循环使用
- 粒度分布窄、锚纹可控：喷砂后纹理均匀，提升油漆、涂层、阳极膜附着力
- 化学稳定、耐酸碱，喷砂后无残留嵌砂，适配干湿两用喷砂工艺
- 6061、6063 六系铝合金型材、铝铸件、铝机加工件喷砂除氧化皮、去毛刺
- 铝合金喷涂、阳极氧化、电镀前表面打毛（增加涂层附着力）
- 铝合金哑光美化、清除旧涂层、积碳

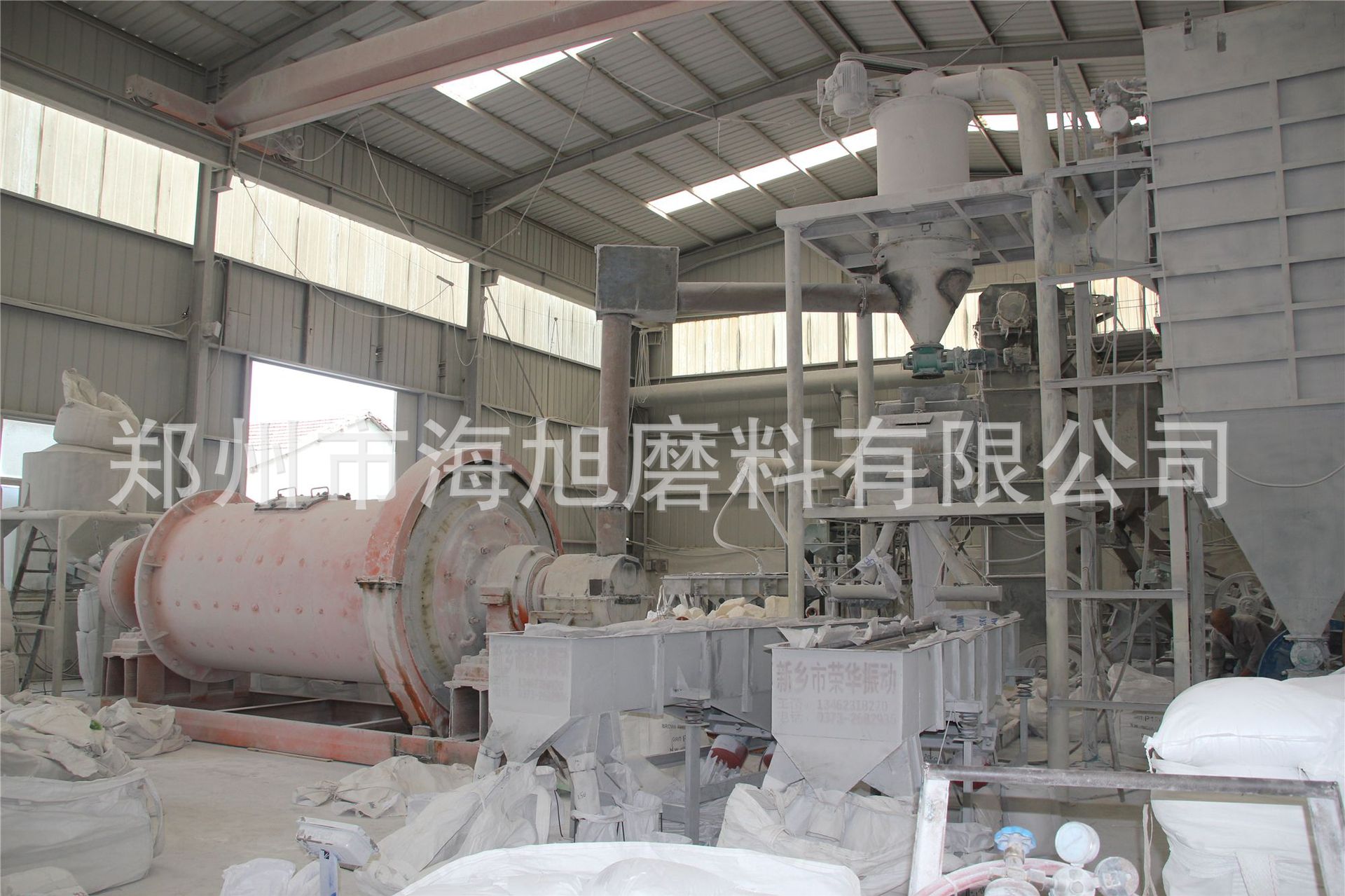

- 白刚玉粒度砂生产
我需要订购
