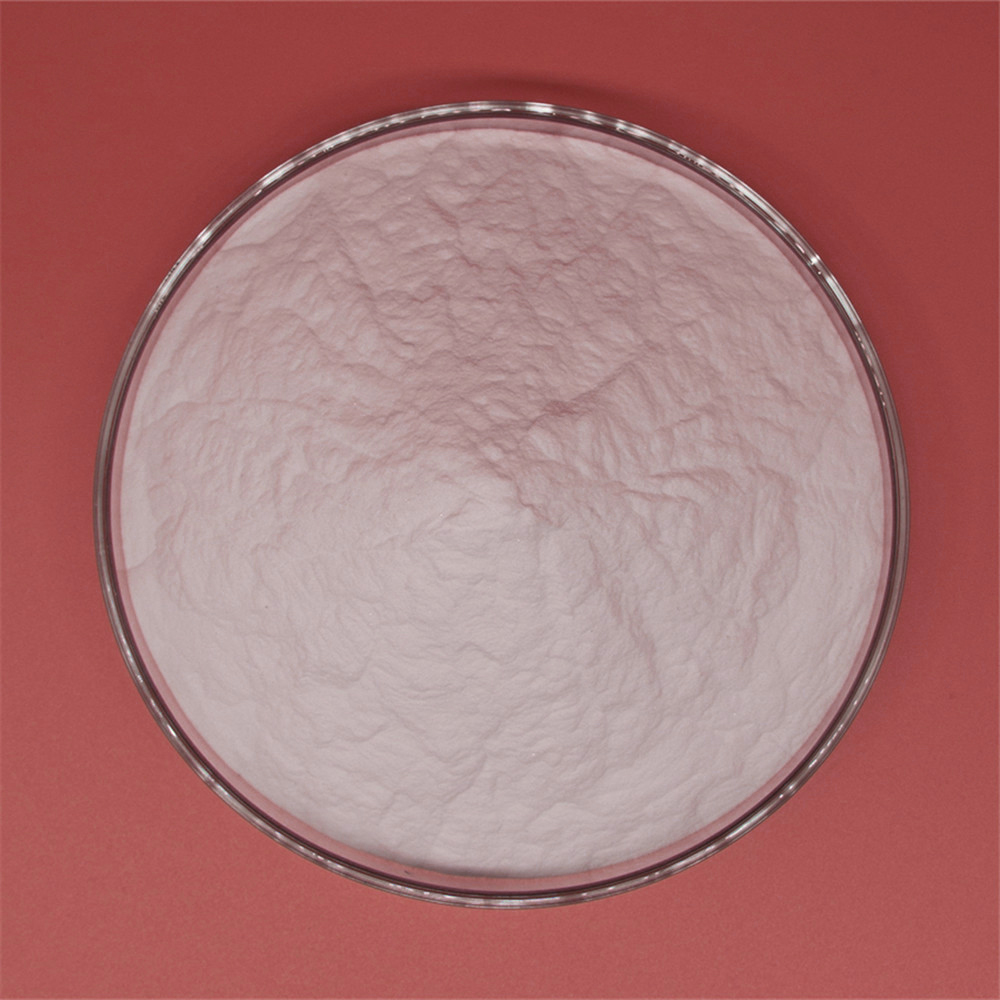

涂料专用白刚玉微粉
2026-07-27 11:27:37 点击： 次涂料专用白刚玉微粉
白刚玉微粉具有耐磨抗刮、耐酸碱、高白度、抗 UV等特点，因此白刚玉微粉是工业涂料最常用的硬质填料，包括环氧地坪、防腐漆、聚氨酯涂料、粉末涂料、耐磨面漆、工业防滑涂料
一、涂料专用白刚玉微粉的化学成分
1. 化学成分（涂料严控铁杂质，避免发黄变色）
| 成分 | 控制标准 | 实测常规值 | 说明 |
|---|---|---|---|
| Al₂O₃ 三氧化二铝 | ≥99.0% | 99.3%~99.7% | 纯度越高，硬度、耐化学性越好 |
| Fe₂O₃ 氧化铁 | ≤0.08% | ≤0.05% | 铁含量极低，浅色 / 白色涂料不会泛黄、发灰 |
| SiO₂ 二氧化硅 | ≤0.20% | ≤0.12% | 减少涂料吸油值，提升树脂相容性 |
| Na₂O 氧化钠 | ≤0.30% | ≤0.25% | 降低吸潮，防止涂料储存结块 |
| CaO、MgO、K₂O | 单项≤0.05% | 微量 | 保证化学惰性 |
| S、P | ≤0.003% | 极低 | 无硫化析出，适配防腐体系 |
2. 涂料专用白刚玉微粉的物理性能
| 物理参数 | 指标 |
|---|---|
| 莫氏硬度 | 9.0（远高于碳酸钙、滑石粉、石英粉） |
| 真密度（比重） | 3.90~3.95 g/cm³ |
| 堆积密度 | 1.75~1.95 g/cm³ |
| pH 值 | 7.0~8.0 中性偏弱碱 |
| 熔点 | 2050~2250℃，耐高温 |
| 吸油值 | 偏低，浆料流动性好，不易增稠 |
| 外观 | 纯白色粉末，色泽均匀无黑点 |
| 耐腐蚀性 | 耐强酸、强碱、各类有机溶剂 |
| 耐候性 | 抗紫外线、不粉化、户外不老化变色 |
二、涂料专用白刚玉微粉的常用粒度规格（目数 + 微米对应）
通用国标目数，同时可按照 FEPA、JIS 标准定制，粒度区间窄，粒径分布集中，无大颗粒造成漆膜划痕：
主流目数选型对照表
表格
| 目数 Mesh | 中位粒径 D50（μm） | 涂料适配场景 |
|---|---|---|
| 240# | 70-78 | 耐磨地坪 |
| 280# | 60-68 | 耐磨地坪 |
| 320# | 52-58 | 厚浆耐磨地坪、防滑底漆、重防腐 |
| 400# | 37-42 | 普通耐磨面漆、环氧自流平 |
| 600# | 25-29 | 通用工业面漆、聚氨酯防腐漆 |
| 800# | 17.5-21 | 高光涂料、塑胶漆、五金烤漆 |
| 1000# | 15-17μm | 浅色高档漆、粉末涂料、哑光漆 |
| 1200# | 11.5-13.5μm | 超细高光面漆、手机 / 金属外壳涂层 |
| 1500#~3000# | 10.5-2μm | 超薄清漆、镜面涂层、陶瓷釉面涂料 |
涂料专用白刚玉微粉的可选全粒度：240#、280#、320#、400#、500#、600#、800#、1000#、1200#、1500#、2000#、2500#、3000#、4000#、6000#
三、在涂料中的核心作用
- 大幅耐磨抗刮
在漆膜内部形成硬质刚性骨架，提升漆膜铅笔硬度（常规 H→4H~6H），耐磨次数提升数倍，耐摩擦、耐石子磕碰、耐砂纸划伤，地坪、机械设备外壳、管道面漆寿命大幅延长。
- 提升致密性与防腐能力
颗粒棱角咬合树脂，填充漆膜微小孔隙，降低水、盐雾、腐蚀介质渗透率；适合海上防腐、化工设备、钢结构防锈涂料，耐盐雾性能显著提升。
- 色彩稳定，适配浅色漆
高白度、低铁，纯白不发黄，不会污染白色、浅灰、彩色面漆；区别于棕刚玉（发黄）、石英砂（发灰），高端彩色涂料唯一可选刚玉填料。
- 耐温耐候抗老化
耐高温不软化，户外长期日晒不粉化、不开裂、不变色；适配高温设备面漆、户外幕墙涂料、光伏防护涂层。
- 调节哑光 / 防滑手感
粗目做防滑地坪、防滑步道漆；细目调配哑光、半哑光效果，替代哑粉，耐磨远优于常规消光粉。
- 改善施工性能
触变性优良，喷涂、滚涂不易流挂；经过水磨分级，分散性好，无需额外分散助剂，适配水性漆、油性漆、溶剂型、无溶剂环氧。
四、适配涂料品类清单
- 地坪系列：环氧耐磨地坪、防静电地坪、聚氨酯地坪、防滑坡道涂料
- 防腐系列：富锌防腐漆、管道重防腐、船舶涂料、集装箱面漆、化工设备耐酸碱涂料
- 工业烤漆：五金烤漆、铝合金 / 不锈钢防护漆、工程机械面漆
- 粉末涂料：户外静电粉末、耐高温粉末、耐磨管道粉末涂层
- 特种涂料：耐高温涂料、UV 固化涂料、玻璃钢面漆、陶瓷釉面涂料
- 建筑涂料：外墙耐候真石漆、防滑墙面漆、防水耐磨面漆
五、产品优势对比普通填料
- 对比碳酸钙 / 滑石：硬度高、耐磨强，户外耐候碾压普通填料；
- 对比石英粉：韧性更好，漆膜不易脆裂；无游离硅，环保合规；
- 对比棕刚玉：白度高，可做浅色漆，不会发黄；杂质更低；
- 可做硅烷表面活化改性，提升和环氧树脂、丙烯酸树脂结合力，防粉体团聚沉降。
六、添加参考比例
常规涂料整体配方添加量：5%~20%
- 普通面漆：5%~10%
- 耐磨地坪、重防腐：12%~20%
- 哑光超细高档漆：3%~8%
