橡胶填料用白刚玉微粉

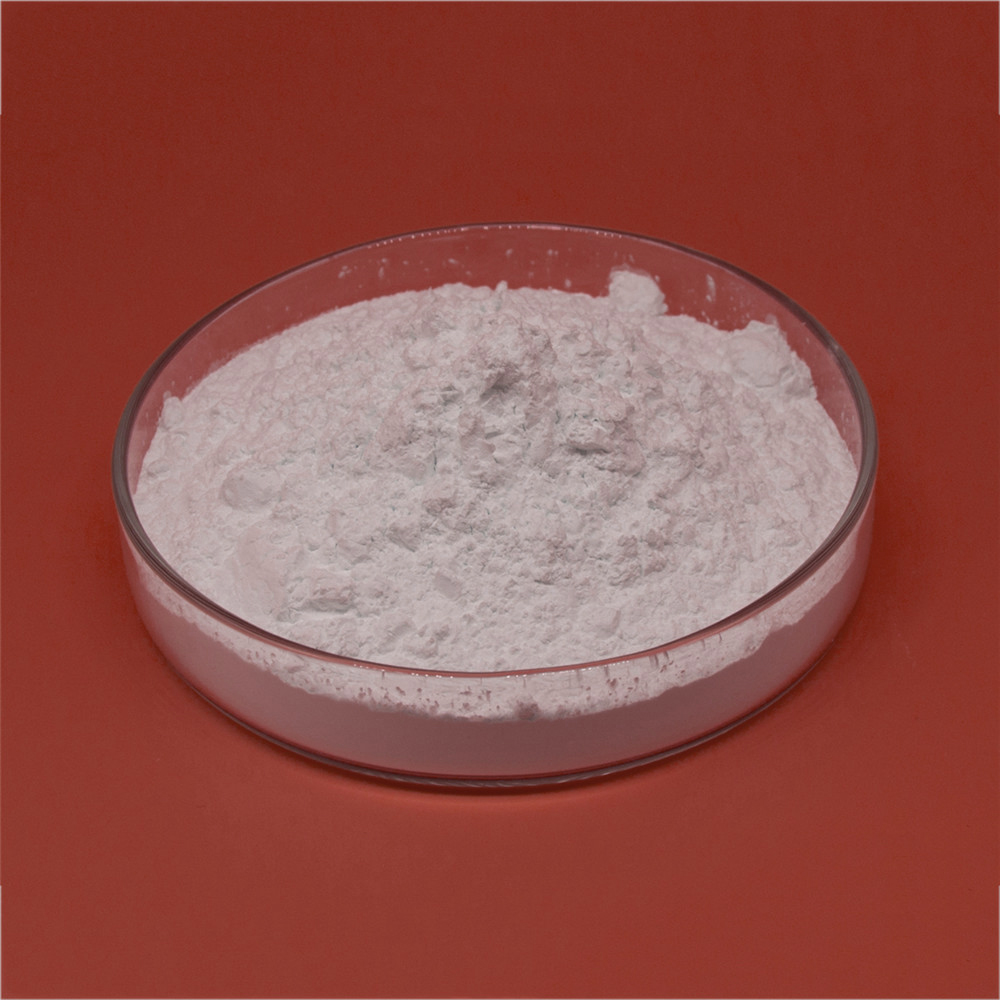

橡胶填料用白刚玉微粉，是以高纯度氧化铝（Al₂O₃≥99%）为原料经电熔、研磨制成的白色超细粉末，主要用于提升橡胶的耐磨性、硬度、耐热性与化学稳定性，是高性能耐磨橡胶制品的核心功能性填料。

一、核心特性（适配橡胶需求）

• 高硬度耐磨：莫氏硬度 9.0，显著降低橡胶磨损率，延长使用寿命。
• 高纯度白度：Al₂O₃≥99.2%~99.7%，杂质极低（Fe₂O₃≤0.06%），不污染浅色橡胶制品。
• 化学惰性：耐酸碱、耐油、耐溶剂，不与橡胶及助剂发生反应。
• 热稳定好：熔点～2050℃，提升橡胶耐热、耐老化与尺寸稳定性。
• 低吸油值：≤8%，混炼加工性好，对胶料粘度影响小。

二、常用技术规格（橡胶级）

• 粗粒（增强耐磨）：白刚玉1000#~1500#（D50≈10~15μm）—— 用于矿山衬胶、耐磨胶板
• 中粒（通用补强）：白刚玉2000#~3000#（D50≈5~8μm）—— 用于胶辊、密封件
• 细粒（表面光洁）：白刚玉4000#~8000#（D50≈1~4μm）—— 用于印刷胶辊、精密垫片

• Al₂O₃：≥99.5%
• 真密度：3.95~3.97 g/cm³
• 堆积密度：1.75~1.95 g/cm³
• pH 值：7~9（中性偏碱，适配多数橡胶体系）
• 磁性物：≤20~30 ppm（避免磨损设备）

三、在橡胶中的主要作用

1. 大幅提升耐磨性

   高硬微粒形成耐磨骨架，抵抗摩擦、冲击，使用寿命可提升 2~5 倍，用于输送带、旋流器衬里、泵阀密封。
2. 提高硬度与定伸应力

   增加邵氏硬度（A/D）、压缩永久变形小，适合高压、承重部件（如压延胶辊）。
3. 改善耐热与耐老化

   阻隔热传导、抑制氧化降解，提升高温下的强度保持率。
4. 优化表面性能

   细粉使表面更致密光滑，降低摩擦系数、提升抗黏连与清洁性（印刷 / 纺织胶辊）。
5. 增强化学稳定性

   耐酸碱、耐油、耐溶剂，用于化工防腐衬里、密封垫圈。

四、适用橡胶体系与制品

• 适用胶种：NR、SBR、NBR、EPDM、CR、硅橡胶、氟橡胶（几乎全体系适配）
• 典型制品：
  • 工业胶辊（印刷、印染、造纸、覆膜）
  • 耐磨衬里（矿山、水利、化工设备）
  • 密封件、垫圈、隔膜（高压 / 腐蚀工况）
  • 耐磨输送带、同步带、摩擦块
  • 特种橡胶制品（耐高温、绝缘、耐磨）


五、使用要点（配方与工艺）

• 添加比例：10~40 phr（高耐磨制品常用 20~30 phr）
• 表面改性：建议用硅烷偶联剂（如 KH-550/560）预处理，改善分散与结合，提升拉伸 / 撕裂强度。
• 混炼工艺：
  1. 先与橡胶素炼均匀
  2. 分步加入（防团聚）
  3. 适当提高混炼温度与时间（保证分散）

• 注意：高填充会降低弹性与伸长率，需与炭黑、白炭黑、增塑剂复配平衡性能。
