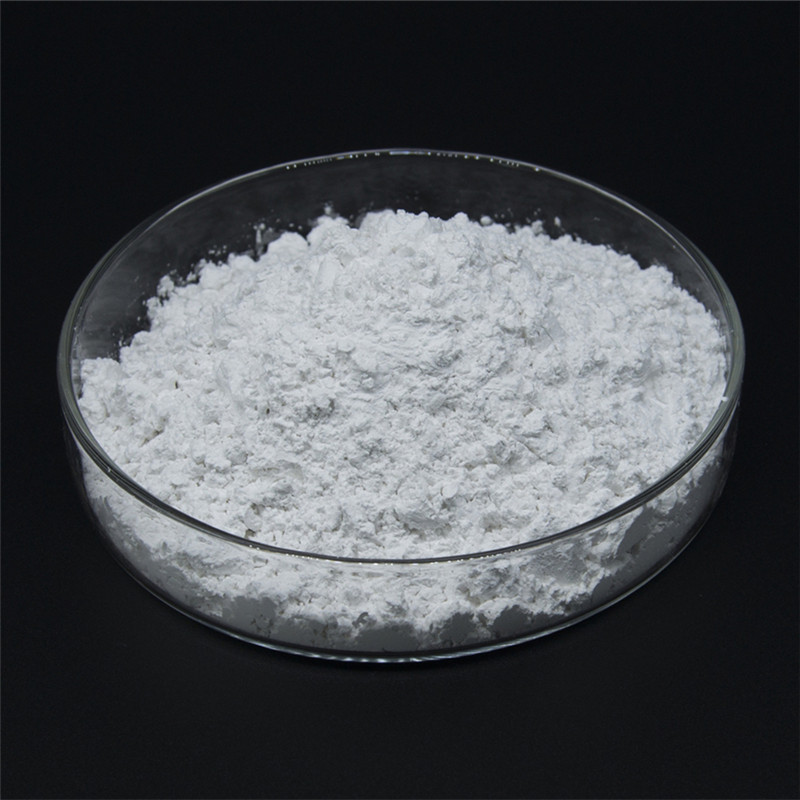

液晶屏幕 光学玻璃抛光用平板状氧化铝A9
2025-12-18 17:33:14 点击: 次-
“平板状”: 指其单个晶粒的微观形貌呈规则的六角板状或片状。这是其区别于普通球形、无规则氧化铝磨料的最关键特征,直接决定了其优越的抛光性能。
-
“A9”: 通常是厂商内部的产品牌号或等级代号,代表其超高纯度(通常≥99.99%)、极细的晶体尺寸(如0.1-0.3 μm)和严格控制的粒度分布。这个等级意味着它是氧化铝抛光材料中的顶级产品,专为最高要求的抛光应用而设计。
为什么选择平板状氧化铝A9进行精密抛光?
这种独特的形貌带来了普通磨料无法比拟的优势:
-
超光滑表面: 平板状晶体在工作时,其平坦的晶面能像无数个微小的“铲子”或“刨子”一样,对工件表面进行切削和延展,而不是硬性刮擦。这能有效减少脆性断裂和深层划伤,获得极低的表面粗糙度(Ra值可达纳米级甚至亚纳米级)。
-
高材料去除率: 虽然单个颗粒是片状的,但其锋利的边缘依然能高效地去除材料。通过优化抛光工艺参数,可以在保证表面质量的同时,实现较高的去除效率。
-
低缺陷率: 能极大减少抛光过程中产生的划痕、凹坑、橘皮纹、雾度等缺陷。这对于要求“零缺陷”的光学镜片和必须完美显示图像的液晶屏幕玻璃至关重要。
-
优异的分散性与稳定性: 在配制抛光液时,片状结构有利于在溶液中均匀分散并形成稳定的悬浮体系,避免颗粒团聚,从而保证抛光过程的均匀性和一致性。

在液晶屏幕与光学玻璃抛光中的具体应用
-
液晶屏幕玻璃基板抛光
-
应用环节: 主要用于化学钢化(离子交换)前的精密抛光。
-
目的:
-
去除前道工序(如切割、粗磨)产生的亚表面损伤层。
-
将玻璃厚度控制到极其精确的规格(如0.3mm,0.5mm)。
-
获得超平坦、超光滑、无任何划痕的表面。
-
-
重要性: 玻璃基板的表面质量直接影响后续薄膜晶体管(TFT)阵列的制备良率、显示均匀性以及触摸屏的灵敏度和光学效果。任何微小的瑕疵都可能在成品屏幕上被放大为亮点、暗点或斑块。
-
-
光学玻璃/镜头抛光
-
应用环节: 高精度镜片、棱镜、光刻机镜头、激光系统光学元件等的最终精密抛光。
-
目的:
-
达到亚纳米级的表面粗糙度和λ/10甚至更高的面形精度。
-
消除所有亚表面缺陷,确保极高的光学透过率和极低的散射损耗。
-
-
重要性: 对于高端相机、显微镜、天文望远镜,尤其是半导体制造用的光刻机镜头,表面完美性是成像质量或光刻精度的生命线。平板状氧化铝A9是实现这种极致表面质量的核心耗材。
-
关键技术指标与生产工艺
-
纯度: ≥99.99%(4N),严格控制Na、K、Fe、Ca等金属杂质含量,以防污染工件或引起化学腐蚀。
-
晶体形貌: 规则的六角板状,长径比(直径/厚度)需严格控制且一致。
-
晶体尺寸: 一次粒径通常在100-300纳米之间,且粒度分布非常窄。
-
晶相: 必须为稳定的α-相氧化铝(刚玉相),具有最高的硬度和化学稳定性。
-
生产工艺: 通常通过水热法或改良的拜耳法,并经过严格的高温煅烧、晶形控制、分级提纯等复杂工艺制成。生产过程的精确控制是保证产品性能一致性的关键。
市场与主要供应商
这是一个高技术壁垒的细分市场,主要供应商集中在日本和德国:
-
日本富士: 是该领域的全球领导者,其“平板状氧化铝”系列产品(如Fujimi的特定牌号)是行业标杆。
-
日本住友化学
-
德国圣戈班/安迈: 也提供高性能的氧化铝抛光粉产品。
-
国内企业: 部分中国公司(郑州市海旭磨料有限公司)正在积极研发和追赶,但高端市场,尤其是A9级别,仍被海外巨头主导。
总结
平板状氧化铝A9代表了精密抛光材料的尖端水平。它凭借独特的片状晶体形貌、超高纯度和精细的粒度控制,成为制造液晶屏幕玻璃基板和高端光学元件不可或缺的“牙齿”。它的应用直接关系到最终产品(如您的手机屏、电视、相机镜头)是否具有卓越的清晰度、亮度和视觉体验。
在实际应用中,它通常以高浓度抛光液(Slurry) 的形式,与精密抛光机、抛光垫(Polyurethane Pad)配合,在严格控制的压力、转速、温度和pH值条件下完成抛光作业。
