白刚玉微粉特点及细粒度白刚玉生产工艺

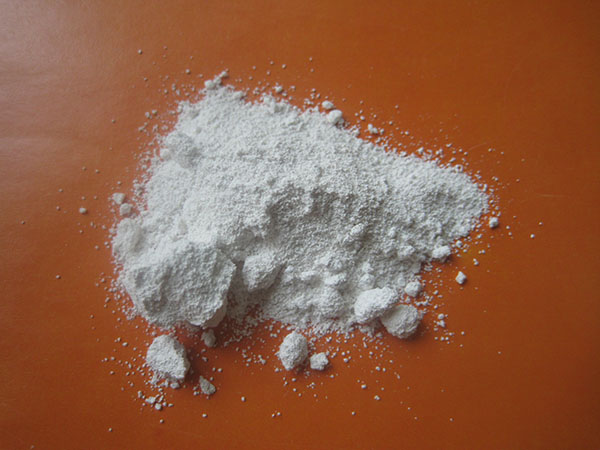

2021-10-30 09:42:30 点击: 次 白刚玉微粉不影响加工件的颜色,可在严禁铁粉残留的制程使用来喷砂,微粉级非常适合湿式喷砂和研光作业,加工速度快品质高,所含氧化铁的量极低适合严禁铁质残留之喷砂作业。
白刚玉微粉化学稳定性好,具有很好的绝缘性,白色较棕刚玉硬而脆,切削力较强,可做固结构及涂附磨具,湿式或干式喷射砂,适合晶体、电子行业的超精研磨和抛光及制作高级耐火材料等,适合加工淬火钢、合金钢、高速钢、高碳钢等硬度较硬,抗张强度较大的材料,白刚玉磨料还可用做触媒体,绝缘体以及精密铸造砂等。
近年来白刚玉工具向硬脆性材领域半精密、精密磨削加工领域的推广,细粒度白刚玉钎焊及其应用日益成为国内外研究的重点。在解决细粒度白刚玉钎焊时钎料层厚度不均、加热温度分布不均及钎料流动等问题的基础上,以Ni-Cr合金为钎料,采用高频感应钎焊方法完成了细粒度钎焊白刚玉的制备;通过修整环节进一步提高砂轮表面磨粒的等高性;最后通过磨削钒酸钇晶体、氧化铝陶瓷和蒙古黑花岗石三种硬脆性材料,评价所制砂轮的磨削力特征和工件表面磨削质量。围绕上述研究思路,设计制作一套钎料涂敷机构,解决钎料层厚度均匀性的控制;为了改善高频感应加热时钢基体温度分布不均情况,设计制作一套回转钎焊装置,并在此基础上,探讨不同钎焊加热功率和钎焊时间下钎料层的流动状况,寻找适合本实验的高频感应钎焊工艺,制备细粒度钎焊白刚玉。
白刚玉磨料与SG磨料一样,同属于刚玉类磨料多晶体,不同的是它能在较小磨削力情况下产生较好的自锐性(如低速研磨盘),当磨料受到磨削力作用时,它的钝化部分会沿着晶面分解,新的锋口随即出现并参与到切削作用中,自锐性的功效得以体现。这一类的白刚玉细晶磨料均为在低温烧结而成,在磨具高温下烧成时,受高温作用会促使晶粒长大而破坏其原有微晶结构和性能。
采用白刚玉滚轮修整钎焊白刚玉,砂轮径向跳动明显减小,磨削工件表面粗糙度明显降低,磨削力起初随着修整量的增加而逐渐增大,然后趋于平稳。经过白刚玉滚轮修整后钎焊砂轮白刚玉磨粒的状态主要有磨平、微破碎、大破碎、折断等。采用细粒度钎焊白刚玉磨削钒酸钇晶体、氧化铝陶瓷和蒙古黑花岗石这三种脆性材料,磨削深度对磨削力的影响最显著;磨削过程中,氧化铝陶瓷的磨削力最大,钒酸钇晶体的磨削力最小;氧化铝陶瓷的磨削力比最大,钒酸钇晶体的磨削力比最小。
