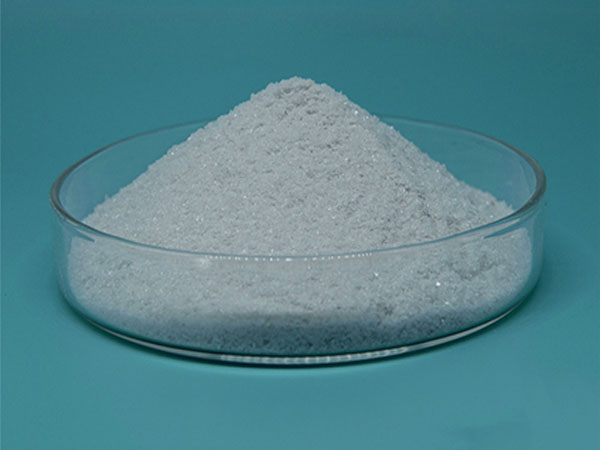

白刚玉涂料耐磨增韧作用



　　一、耐磨作用机理



　　1、构建涂层硬质骨架：棱角状白刚玉颗粒均匀分散在树脂基体内部，固化后形成连续硬质支撑骨架。摩擦、冲刷、碾压时，外力由白刚玉颗粒承担，树脂仅作为粘结相，避免树脂直接被切削磨损，大幅提升抗刮、抗冲蚀、耐碾压能力，漆膜铅笔硬度显著提高。



　　2、抵抗磨粒切削：当砂石、物料滑动摩擦涂层表面，高硬度白刚玉可以阻挡硬质颗粒切入漆膜，减少划痕、起粉、凹陷，延长涂层服役寿命，常用于重载地坪、设备防冲刷面漆。



　　3、致密填充减少磨损通道：微粉级白刚玉填充漆膜内部微小气孔，降低孔隙率，减少介质渗入带来的基体老化破坏，间接降低磨损损耗，同时提升耐酸碱、盐雾防腐能力。



　　二、增韧（抗裂、抗冲击）作用机理



　　1、颗粒锚固咬合：不规则棱角颗粒和树脂基体形成机械锁扣，提升涂层内聚力与对基材附着力，受力时阻碍裂纹扩展，降低漆膜起皮、剥离风险。



　　2、裂纹偏转、桥接消耗能量：当涂层受冲击产生微裂纹，裂纹遇到白刚玉硬颗粒会发生偏转、绕流，消耗冲击能量，阻止微小裂纹持续延伸发展成宏观裂缝，提升抗冲击、抗开裂性能。



　　3、缓解收缩应力：合理级配的白刚玉粉料填充树脂，降低固化收缩率，减少漆膜因内应力产生的微裂纹，改善脆性树脂体系易裂的短板。



　　三、配方关键点（避免变脆）



　　粒径：粗细搭配（粗骨料提供耐磨，超细微粉填充增韧），单一粗颗粒加多容易应力集中，冲击下易掉粒开裂。



　　添加量：一般面漆5%~15%；耐磨中涂20%~40%；过量添加树脂不足以包裹颗粒，涂层变脆、强度下降。



　　表面处理：白刚玉做偶联剂改性，提升与树脂界面结合力，增韧效果更好，减少界面脱粘。



　　四、附加配套性能



　　化学惰性强、耐高温、白度高，浅色/白色耐磨涂料不会像棕刚玉那样发黑影响调色；低吸油值，不会大量消耗树脂，方便涂料调配施工。



　　五、适用场景



　　工业重载环氧地坪、泵体/管道冲蚀耐磨涂层、聚氨酯耐磨面漆、高温设备防护涂料、防滑耐磨罩面。
